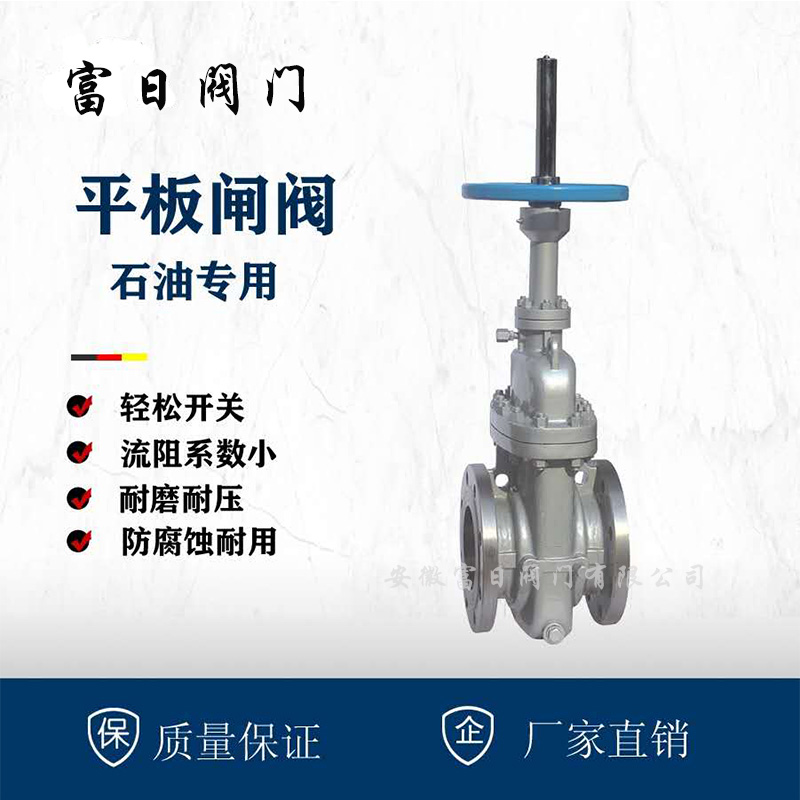

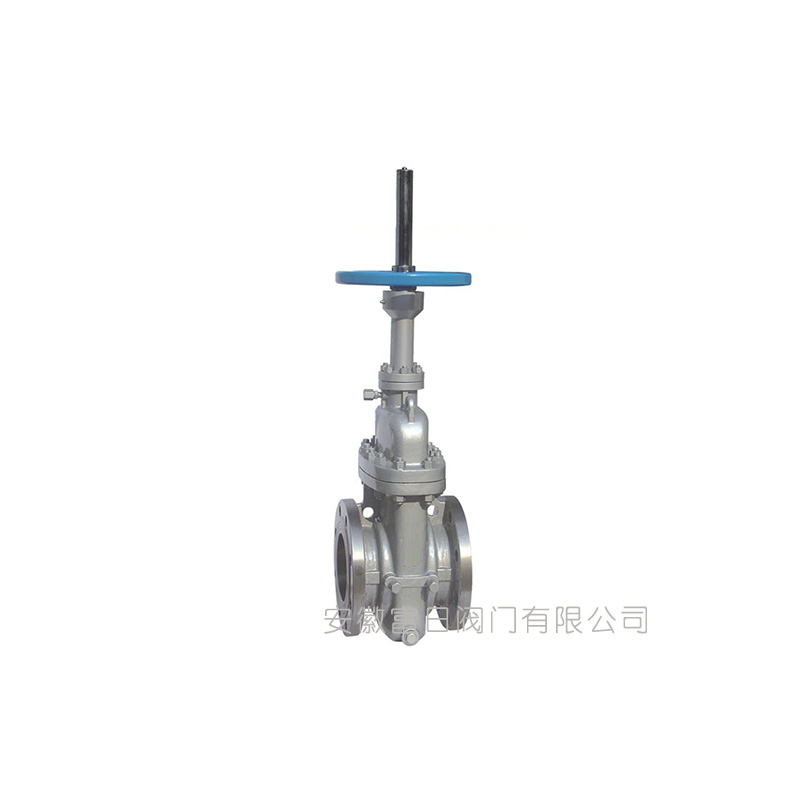

Z43WF-16C鑄鋼平板閘閥

鑄鋼平板閘閥的詳細資料:

產品名稱:平板閘閥

平板閘閥適用于天然氣,石油,化工,環保,城市管道,燃氣管線等輸送管線,放空系統和汽儲存裝置上,用作啟閉設備。Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。

平板閘閥的特點:

1.閥座的密封結構應為彈性有預緊力,上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。

2.閥座有自清洗功能,并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。

3.閥門執行機構的故障不會影響到閥門的其它部分,和更換工作能夠在不拆下閥門的情況下進行。

(1) 軛架套管 – 鋁青銅軛架套管配置針形止推軸承,**減少操作扭矩。

(2) 閥桿 – 螺紋長度直到托架;銷釘和點焊;具有穩定性。

(3) 壓力密封 – 結構簡單,配置分段扣環和鍍銀低碳鋼墊圈,有助于拆卸和實現**的閥帽密封。

(4) 閥座環 – 焊接閥座環垂直于流動通道,易于維護。

(5) 執行機構 – 這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪,DN350以上配置斜齒輪操作機構。

(6) 軛架 – 完全裝配式軛架通過抗震測試,易于維護和安裝執行機構。

(7) 壓蓋 – 兩件式,自調節壓蓋,避免被彈出。

(8) 整體后座 – 硬面,使用壽命**。

(9) 閥瓣 – 彈簧負載閥瓣能夠自行調節,減少執行機構的扭矩需求。

(10) 整體止動 – 整體鑄造托架止動裝置,定位組裝的托架閥瓣,使得閥座更加穩定可靠。

平板閘閥主要外形和連接尺寸PN1.6MPa-2.5MPa：

1.6MPa	DN	L	D	D1	D2	Do	f	b	H	H1	n-Φd
凸面法法 RF (K)Z43WF-16C (K)Z543WF-16C (K)Z643WF-16C (K)Z943WF-16C	50	178	160	125	100	250	3	16	584	80	4-Φ18
65	190	180	145	120	250	3	18	634	95	4-Φ18
80	203	195	160	135	250	3	20	688	100	8-Φ18
100	229	215	181	155	300	3	20	863	114	8-Φ18
125	254	245	210	185	350	3	22	940	132	8-Φ18
150	267	280	240	210	350	3	24	1030	150	8-Φ23
200	292	335	295	265	350	3	26	1277	168	12-Φ23
250	330	405	355	320	400	3	30	1491	203	12-Φ25
300	356	460	410	375	450	4	30	1701	237	12-Φ25
350	381	520	470	435	500	4	34	1875	265	16-Φ30
400	406	580	525	485	305	4	36	2180	300	16-Φ30
450	432	640	585	545	305	4	40	2440	325	20-Φ34
500	457	705	650	608	305	4	44	2860	360	20-Φ41
600	508	840	770	718	305	5	48	3450	425	20-Φ41
700	610	910	840	788	305	5	50	3960	460	24-Φ41
800	660	1020	950	898	305	5	52	4550	512	24-Φ41
900	711	1120	1050	998	250	5	54	5250	565	28-Φ48
1000	811	1250	1170	1110	250	5	56	5870	630	28-Φ18
2.5MPa	50	178	160	125	100	250	3	20	584	80	4-Φ18
凸面法法 RF (K)Z43WF-25 (K)Z543WF-25 (K)Z643WF-25 (K)Z943WF-25	65	190	180	145	120	300	3	22	634	95	8-Φ18
80	203	195	160	135	350	3	22,	388	100	8-Φ18
100	229	230	190	160	350	3	24	863	114	8-Φ23
125	254	270	220	188,	350	3	28	940	132	8-Φ25
150	267	300	250	218	400	3	30	1030	150	8-Φ25
200	292	360	310	278	450	3	34	1277	168	12-Φ25
250	330	425	370	332	500	3	36	1491	203	12-Φ30
300	356	485	430	390	305	4	40	1701	237	16-Φ30
350	381	550	490	448	305	4	44	1875	265	16-Φ34
400	406	610	550	505	305	4	48	2180	300	16-Φ34
450	432	660	600	555	305	4	50	2440	325	20-Φ34
500	457	730	660	610	305	4	52	2860	360	20-Φ41
600	508	840	770	718	305	5	56	3450	425	20-Φ41
700	610	955	875	815	305	5	60	3960	460	24-Φ48
800	660	1070	990	930	305	5	64	4550	512	24-Φ48
900	711	1180	1090	1025	-	5	66	5250	595	28-Φ54
1000	811	1305	1210	1140	-	5	68	5870	660	28-Φ48

無導流孔平板閘閥PN4.0MPa-10.0MPa：

4.0MPa	DN	L	D	D1	D2	Y	Do	f	f2	b	H	H1	n-Φd
凹凸法法 MFM (K)Z43WF-40 (K)Z543WF-40 (K)Z643WF-40 (K)Z943WF-40	50	250	160	125	100	88	250	3	4	20	584	80	4-Φ18
65	280	180	145	120	110	250	3	4	22	634	95	8-Φ18
80	310	195	160	135	121	250	3	4	22	679	102	8-Φ18
100	350	230	190	160	150	300	3	4.5	24	863	115	8-Φ23
125	400	270	220	188	176	350	3	4.5	28	940	133	8-Φ25
150	450	300	250	218	204	350	3	4.5	30	1040	152	8-Φ25
200	550	375	320	282	260	350	3	4.5	38	1282	188	12-Φ30
250	650	445	385	345	313	400	3	4.5	42	1495	223	12-Φ34
300	750	415	450	408	364	450	4	4.5	46	1701	250	16-Φ34
350	850	470	510	465	422	500	4	5	52	1880	280	16-Φ34
400	950	655	585	535	474	305	4	5	58	2200	310	20-Φ41
450	1050	680	610	560	524	305	4	5	60	2480	335	20-Φ41
500	1150	755	670	612	576	305	4	5	62	2890	380	20-Φ48
600	1350	890	795	730	678	305	5	6	62	2480	450	20-Φ54
700	1450	995	900	835	768	305	5	6	68	3985	500	24-Φ54
800	1650	1135	1030	960	876	305	5	6	76	4750	570	24-Φ58
6.4MPa	50	250	175	135	105	88	250	3	4	26	584	90	4-Φ23
凹凸法法 MFM (K)Z43WF-64 (K)Z543WF-64 (K)Z643WF-64 (K)Z943WF-64	65	280	200	160	130	110	250	3	4	28	634	105	8-Φ23
80	310	210	170	140	121	250	3	4	30	679	110	8-Φ23
100	350	250	200	168	150	300	3	4.5	32	763	130	8-Φ25
125	400	295	202	176	350	3	4.5	36	970	150	8-Φ30	-
150	450	340	280	240	204	350	3	4.5	38	1038	175	8-Φ34
200	500	405	345	300	260	350	3	4.5	44	1282	210	12-Φ34
250	650	470	400	352	313	400	3	4.5	48	1495	240	12-Φ41
300	750	530	460	412	364	450	4	4.5	54	1965	270	16-Φ41
350	850	595	525	475	422	500	4	5	60	2185	300	16-Φ41
400	950	670	585	525	474	305	4	5	66	2573	335	16-Φ48
450	1050	715	630	570	524	305	4	5	68	2800	360	20-Φ48
500	1150	800	705	640	576	305	4	5	70	3280	405	20-Φ54
600	1350	930	820	750	678	305	5	6	76	380	470	20-Φ58
10.0MPa	50	250	195	145	112	88	250	3	4	28	590	100	4-Φ25
凹凸法法 MFM (K)Z43WF-100 (K)Z543WF-100 (K)Z643WF-100 (K)Z943WF-100	65	280	220	170	138	110	250	3	4	32	640	115	8-Φ25
80	310	230	180	148	121	250	3	4	34	680	120	8-Φ25
100	350	265	210	172	150	300	3	4.5	38	870	135	8-Φ30
125	400	310	250	210	176	350	3	4.5	42	980	155	8-Φ34
150	450	350	290	250	204	350	3	4.5	46	1100	180	12-Φ34
200	550	430	360	312	260	350	3	4.5	454	1315	220	12-Φ41
250	650	500	430	382	313	400	3	4.5	60	1605	255	12-Φ41
300	75	585	500	442	364	450	4	4.5	70	1925	295	16-Φ48
350	850	665	560	408	422	500	4	5	76	2280	335	16-Φ54
400	950	715	620	558	474	305	4	5	80	2580	360	16-Φ54
